概述

USB-2600 系列以低本钱的单板设计提供高速、多功效数据收罗。 每块板都提供电压输入、数字触发输入、计数器输入、准时器输出、数字 I/O 和时钟输入。

USB-2627 和 USB-2637 也提供模拟输出。

模拟输入

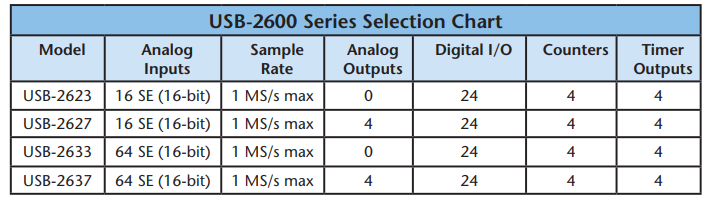

每个 USB-2600 系列板都有一个 16 位、1 MS/s ADC 以及 16 个 SE 模拟输入（USB-2623 和 USB-2627）、64 个 SE 模拟输入（USB-2633 和 USB-2637）。 输入规模牢靠为 ±10 V。

模拟输出 (USB-2627/USB-2637)

四个 16 位、1 MS/s 模拟输出通道的输出规模为 ±10 V。模拟输出更新的最大速率取决于几个因素，包括 USB 端口的速率。 通常，当 A/D 以 1 MS/s 的完整速率运行时，无论扫描中的通道数目怎样，每个模拟输出都会以 1 MS/s 的速率从盘算机内存中一连更新。

数字输入输出

24 条 TTL 电平数字 I/O 线可通过软件选择输入或输出。 典范的最大传输速率（系统节奏，异步）是每秒 4,000 个 8 位端口或单位读/写。

上拉/下拉设置

每块板都有一个板载跳线，用于将数字 I/O 线设置为上拉或下拉（默认）。

触发输入

外部数字触发输入可通过软件选择边沿敏感或电平敏感模式。

计数器输入

USB-2600 系列装备中包括四个 32 位计数器。 每个计数器接受高达 20 MHz 的频率输入。

准时器输出

四个脉宽调制 (PWM) 准时器输出可天生频率可编程为 0.015 Hz 至 32 MHz 的方波。

外部时钟 I/O

一个外部时钟输入被提供用于起搏模拟输入。 USB-2627 和 USB-2637 也有一个外部时钟输入，用于同步模拟输出。
