HDI PCB

HDI PCB

行车纪录仪HDI PCB

行车纪录仪HDI PCB

名称:行车纪录仪HDI PCB

品级:1+6+1

片材:EM825

厚:1.6mm

尺寸:242mm*165mm

最小盲孔:0.1mm

最小埋孔:0.25mm

最小线宽:0.088mm

最小线距:0.087mm

外貌处置惩罚:沉金

形状公差:+/-0.1mm

特殊要求:L3-L6树脂塞孔

10层1阶HDI通讯PCB

10层1阶HDI通讯PCB

名称:10层1阶HDI通讯PCB

层数:1+8+1

片材:FR4 Tg170

厚:1.2mm

面板尺寸:110.8*94.8mm/4

外层铜厚:35μm

内层铜厚:18μm

最小通孔:0.20mm

最小盲孔:0.10mm

最小 BGA:0.20mm

线宽线距:2.5/2.2mil

外貌处置惩罚:沉金2μ''+OSP

应用领域:通讯

6层2阶HDI通讯板

6层2阶HDI通讯板

名称:6层2阶HDIHDI通讯

型号:  6层2阶HDI 通讯板

层数:6层

材质:IT150

结构:2+2+2 HDI PCB

制品厚度:0.8mm

铜厚:0.5OZ

颜色 : 绿色/白色

外貌处置惩罚:沉金+OSP

最小迹线/空间:300 万/300 万

最小孔:激光孔0.1mm

应用 : 通讯 HDI PCB

6层2阶 HDI WiFi?镻CB

6层2阶 HDI WiFi?镻CB

名称:6层2阶 HDI WiFi?PCB

层数:6层

质料:FR4 Tg170

结构:2+2+2 HDI PCB

制品厚度:0.8mm

铜厚:1OZ

颜色 : 玄色/白色

外貌处置惩罚:沉金+OSP

最小迹线/空间:300 万/300 万

最小孔:激光孔0.1mm

应用:WiFi?镻CB

6层1阶HDI PCB

6层1阶HDI PCB

名称: 6层1阶HDI PCB

层数:1+4+1

片材:FR4 TG150

厚:1.6mm

面板尺寸 105*95mm/1

外层铜厚:35μm

内层铜厚:30μm

最小通孔:0.20mm

最小盲孔:0.10mm

最小 BGA:0.20mm

线宽线间距:3/3mil

外貌处置惩罚:沉金2μ''+OSP

应用领域:工业控制

10层3阶HDI PCB

10层3阶HDI PCB

名称:10层3阶HDI PCB

层数:3+4+3

片材:FR4 Tg170

厚:1.2mm

面板尺寸:126*118mm/4

外层铜厚:35μm

内层铜厚:18μm

最小通孔:0.20mm

最小盲孔:0.10mm

最小 BGA:0.25mm

线宽和间距:2.8/3.2mil

外貌处置惩罚:沉金2μ''+OSP

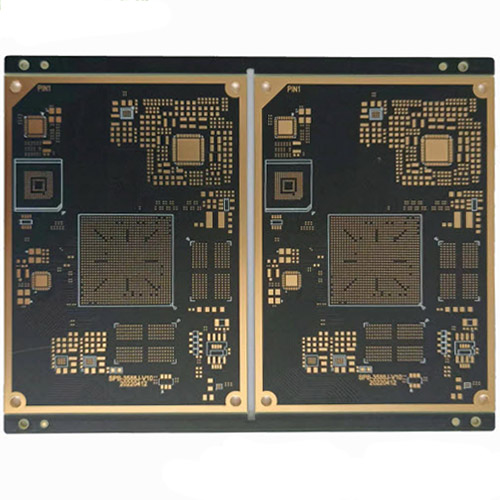

10层1阶HDI pcb

10层1阶HDI pcb

名称:10层1阶HDI PCB

层数:1+8+1

片材:FR4 Tg170

厚:1.6mm

面板尺寸:121.6*95mm/2

外铜厚:1OZ

内层铜厚:1OZ

最小通孔:0.20mm

最小盲孔:0.10mm

最小 BGA:0.25mm

线宽线间距:3/2.7mil

外貌处置惩罚:沉金2μ''

盲孔工艺:填孔电镀

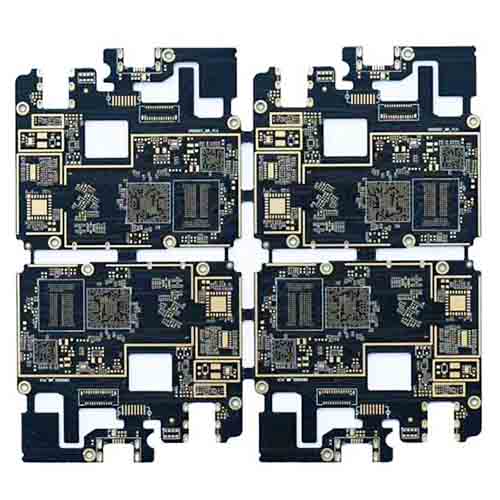

2+N+2 HDI ITEQ PCB 6层 PCB

2+N+2 HDI ITEQ PCB 6层 PCB

名称:2+N+2 HDI ITEQ PCB 6层 PCB

型号 : 6层 2+N+2 HDI PCB

质料:ITEQ IT150

层数:6L 2+N+2 HDI

颜色:玄色/白色

制品厚度:1.0m

铜厚:内层1OZ 外层0.5OZ

外貌处置惩罚:沉金+OSP

最小迹线/空间:250 万/250 万

最小孔:机械孔0.2mm,激光孔0.1mm

应用:通讯pcb

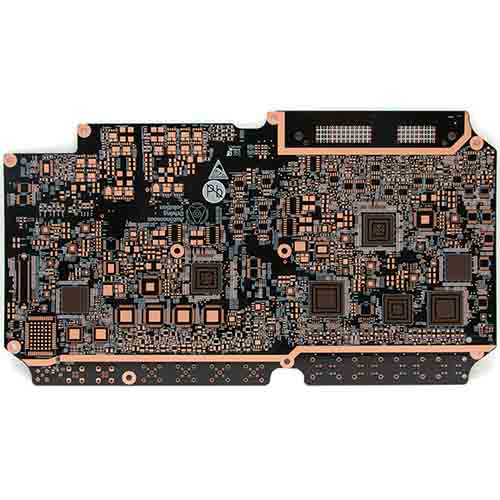

汽车通讯二阶HDI板

汽车通讯二阶HDI板

品名:汽车通讯二阶HDI

板材:S1000-2M

层数:14L

材质:ISOLA

板厚:1.6±0.16mm

最小孔径激光孔:0.10mm

机械孔:0.20mm

最小轨道/间距:75/75um

最小板厚与孔隙率:8:1

特殊工艺:2激光钻孔,3压合,二阶HDI板

用途:车载通讯

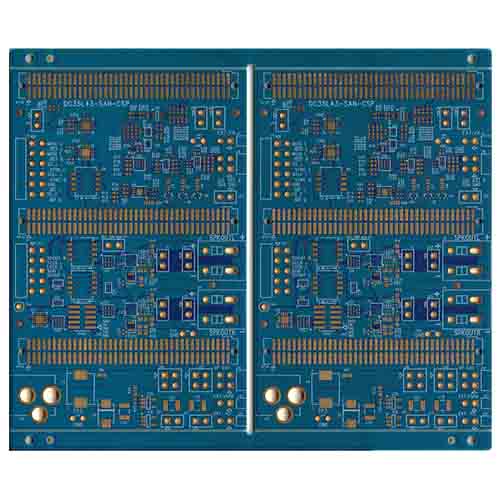

十二层二阶PCB

十二层二阶PCB

名称:十二层二阶PCB

材:FR4

层数:12L

材质:ISOLA

板厚:2.0mm

内外层铜厚:1oz

最小孔径:0.1mm

外貌处置惩罚:沉金

线宽:0.1mm

线距:0.1mm

BGA焊盘:0.15mm

特殊工艺:第二阶段

用途:消耗类电子产品

PCB Drilling machine

PCB钻孔机

PCB pattern plating line

PCB图形电镀线

PCB solder mask expose machine

PCB阻焊曝光机

PCB pattern expose machine

PCB图案曝光机

Strip film etching line

剥膜蚀刻线

Solder mask screen silk print machine

阻焊丝印机

Solder mask scrubbing line

阻焊擦洗线

PCB Flying Probe Test (FPT)

PCB 飞针测试 (FPT)

Fully automatic exposure machine

全自动曝光机

HDI(高密度互连)PCB工艺能力
物品批量模板
图层4-16层4-24层
板厚规模0.6-3.2mm0.4-6.0mm
最高阶4+N+4任何层互连
最小激光孔400 万(0.1 毫米)300 万(0.075 毫米)
激光加工CO2激光机CO2激光机
玻璃化转变值140/150/170℃140/150/170℃
孔铜12-18μm12-18μm
阻抗容差+/-10%+/-7%
层间排列+/-300 万+/-200 万
阻焊瞄准+/-200 万+/-100 万
最小线宽/线间距2.5/2.5 百万2.0/2.0 百万
最小索环250万250万
最小通孔800 万(0.2 毫米)6mil(0.15mm)
最小微孔400万300万
最小介质厚度300万200万
最小焊盘1200万1000万
微孔径纵横比1:011:02:01



鑫景?萍
为什么选择我们?
24小时在线回复
24小时在线回复

我们提供 24 小时在线咨询,您将在 2 小时内收到对您的问题的回复,并在 24 小时内收到报价。

准时交货
准时交货

自有PCB厂房5万平方米,月产量可达6万平方米,无最低PCB起订要求

免费DFM效劳
免费DFM效劳

在PCB正式生产之前,我们会举行免费的DFM审查效劳,支持免费的Allegro、Altium、Protel、PADS、OBD、Gerber等名堂。

品质包管
品质包管

我们可以为您提供高频、高TG、高CTI、埋盲孔、铝基PCB制造,质量完全切合IPC 610-D标准,测试和质量包管

鑫景?萍
我们的PCB&PCBA应用领域

公司先后与全球3000多家高科技研发、制造和效劳企业相助,手艺解决计划涵盖医疗、工控、人工智能、物联网、汽车电子、智能家居等领域。

鑫景?萍
关于HDI PCB的常见问题
1.你们提供的HDI PCB质量有包管吗?
我们有健全的质量磨练程序,最主要的是,大宗知足的客户是我们乐成的最大见证。
2.您提供 HDI PCB 制造的交货时间是几多?
凭证项目的差别,我们的交货时间表可能从 24 小时到 2 周不等。
3.你能提供 HDI PCB 制造吗?

是的,我们提供高密度PCB制造效劳,若是您有任何需求,请联系sales@kingfordpcb.com

4.什么是 HDI PCB 制造?
高密度互连 (HDI) 只是一种 PCB,在最小的占地面积中具有更多的互连。 这导致电路板的小型化。 组件安排得更近,电路板空间显着镌汰,但功效并未受到影响。
